Stockage d’hydrogène comprimé

L’hydrogène étant un gaz léger, il est utile de le comprimer pour le stocker dans un volume restreint.

MAHYTEC est spécialisée dans la conception et la fabrication de réservoirs de type 4.

Ils ont l’avantage d’être légers et sont donc optimisés pour des applications mobiles ou nomades mais peuvent aussi avantageusement être utilisés pour des stockages stationnaires de gros volume.

L’hydrogène comprimé est stocké dans un réservoir composé d’un liner polymère et d’une structure composite qui supporte les efforts mécaniques.

L’enroulement filamentaire est une technique qui vise à renforcer de façon optimale le liner par des composites à fibres longues afin de permettre à l’enveloppe de résister à la haute pression.

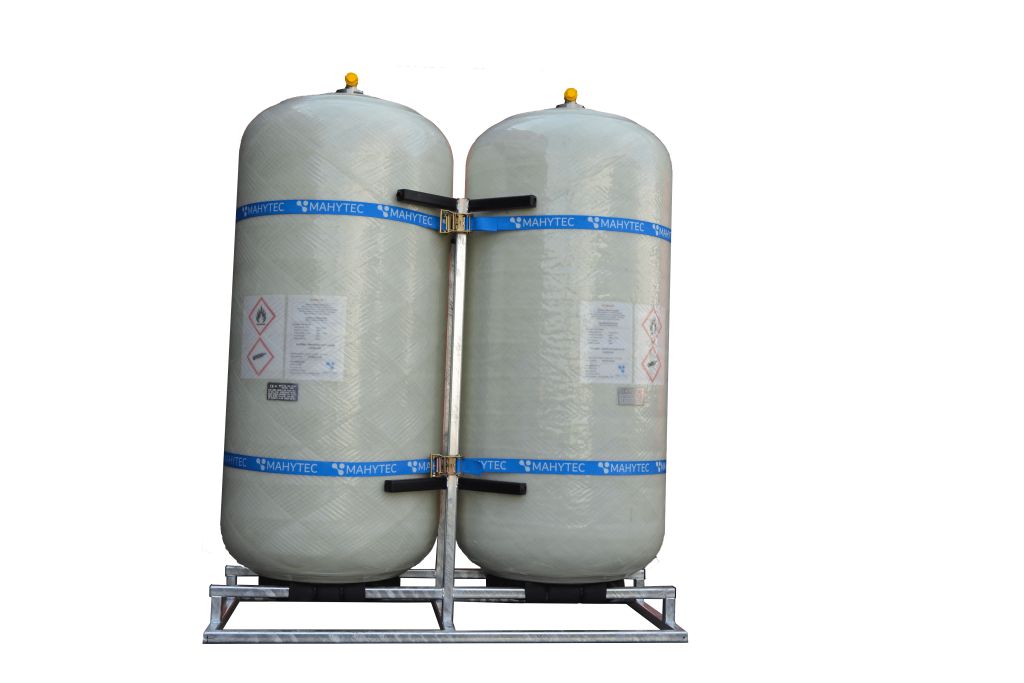

Produit : Réservoir Hydrogène 60bar – 850L

Ce réservoir d’un volume interne de 850 litres permet de stocker environ 4,2kg d’hydrogène à 60bar. Couplé à un électrolyseur, l’hydrogène fabriqué pourra être directement stocké sans étape de compression. De Type 4, ce réservoir est 3 fois plus léger qu’une cuve en acier du même volume et convient donc parfaitement pour des applications sur sites isolés.
Réservoir certifié PED
HYDROGENE STOCKE4.2kg à 60bar (15°C)
VOLUME INTERIEUR850L
DIMENSIONS EXTERIEURESØ84cm x 187cm (sans support)
MASSE DU RESERVOIR VIDE215kg
TEMPERATURE DE SERVICEDe -40°C à 65°C
PRESSION DE REMPLISSAGE MAXIMALE60bar
PRESSION DE SERVICE MAXIMALE60bar
MATERIELDoublure en polymère de type 4 avec matériaux composites
VALVEISO10297
EMBOUT2
SOUPAPE PRVMax 60bar
TESTS EN ACCORD AVECAD2000 / DESP 2014-68-EU

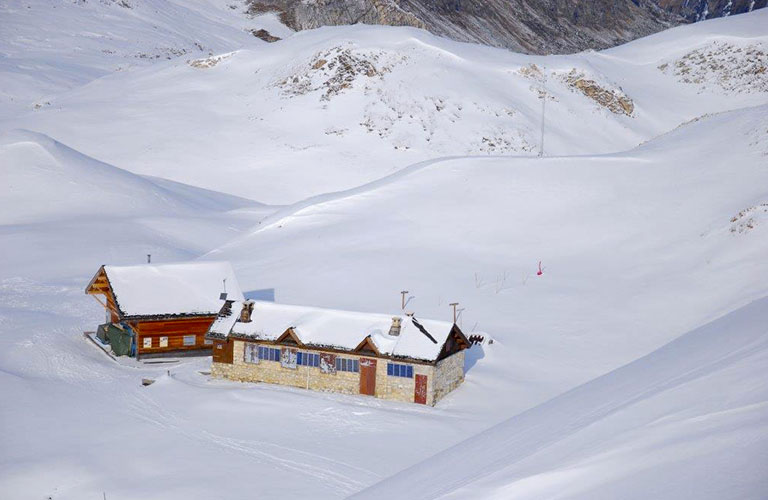

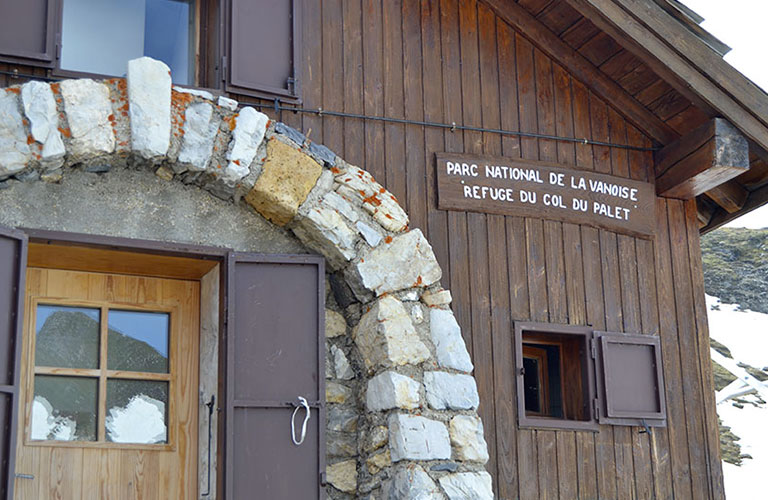

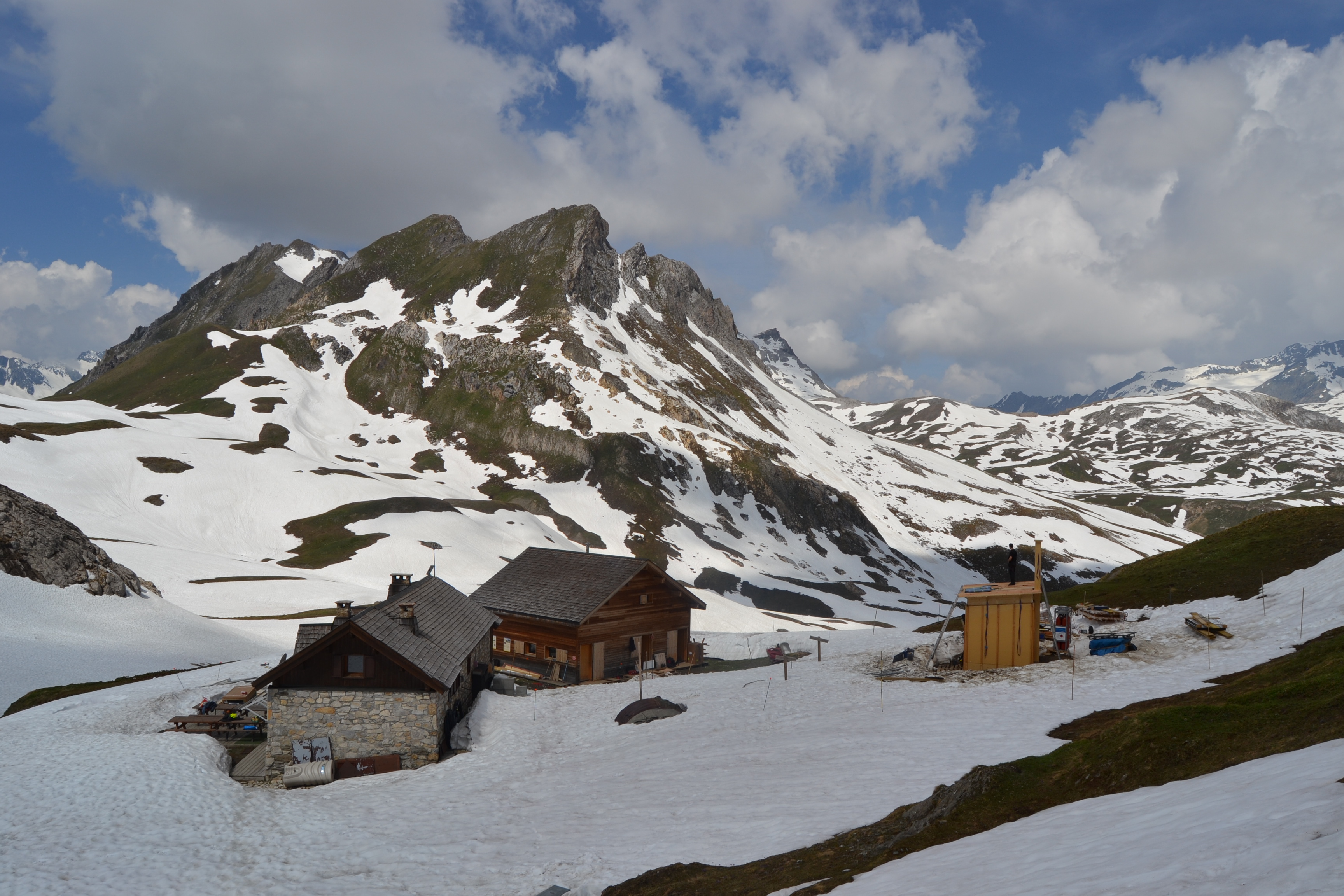

Mise en application au Refuge du Parc National de la Vanoise

Au Col du Palet à 2600 m, au-dessus de Tignes, MAHYTEC en collaboration avec ses partenaires, GEST’HYDROGENE, WAECHTER ENERGIES, met en œuvre son expertise pour proposer une solution adaptée de stockage hydrogène.  Deux réservoirs H2 sous 30bar de pression de 850l de volume interne chacun, soit 4,5kg de gaz au total vont permettre au refuge du Col du Palet d’abandonner leur groupe électrogène et de passer à une énergie propre en adéquation avec le milieu.
Ces réservoirs plus légers que leurs équivalents acier, ont pu facilement être héliportés.
MAHYTEC était responsable de toute la chaîne hydrogène et a travaillé en sous-traitance avec Powidian.

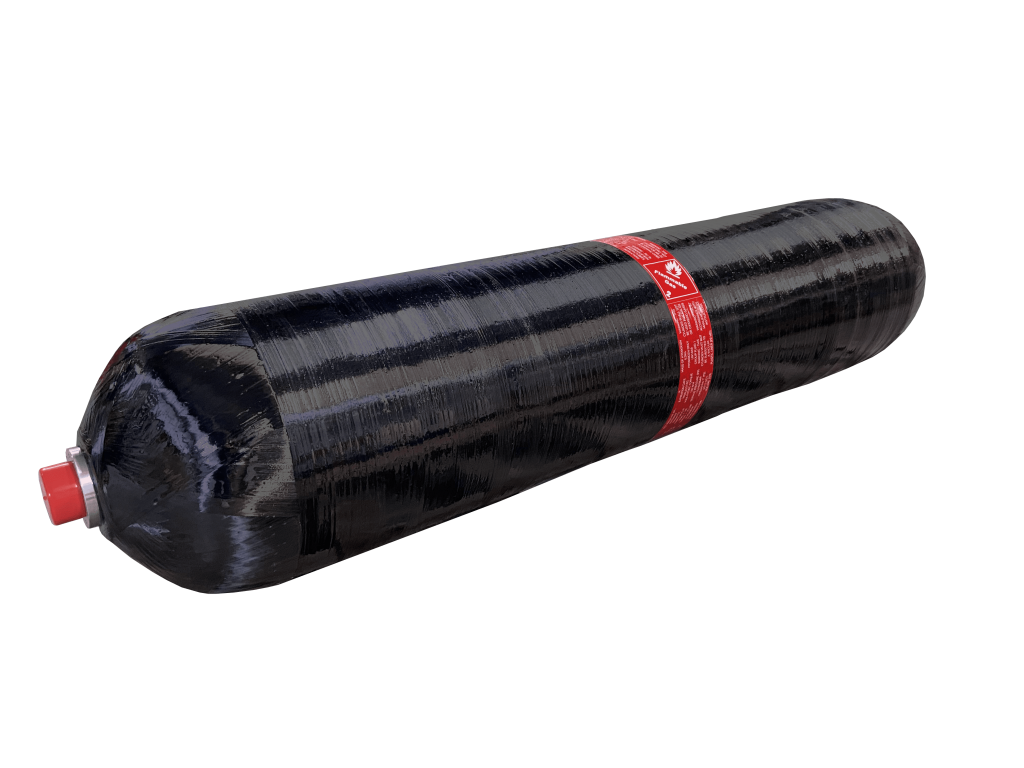

Produit : Réservoir Hydrogène 525bar – 300L

Ce réservoir d’un volume interne de 300 litres permet de stocker près de 10kg d’hydrogène à 525bar. De type 4, ce réservoir est la solution parfaite pour les stations de remplissage hydrogène ou le transport de gaz.
HYDROGENE STOCKE10kg à 525bar (15°C)
VOLUME INTERIEUR300L
DIMENSIONS EXTERIEURESØ44cm x 307cm (sans le support)
MASSE DU RESERVOIR VIDE240kg
TEMPERATURE DE SERVICEDe -20°C à 65°C
PRESSION DE REMPLISSAGE MAXIMALE525bar
ESSAI DE PRESSION HYDRAULIQUE790bar
MATERIELDoublure en polymère de type 4 avec matériaux composites
EMBOUT2 - Stainless Steel
TESTS EN ACCORD AVECISO 12245 or ASME Section X
POSITION D’UTILISATIONVertical ou horizontal

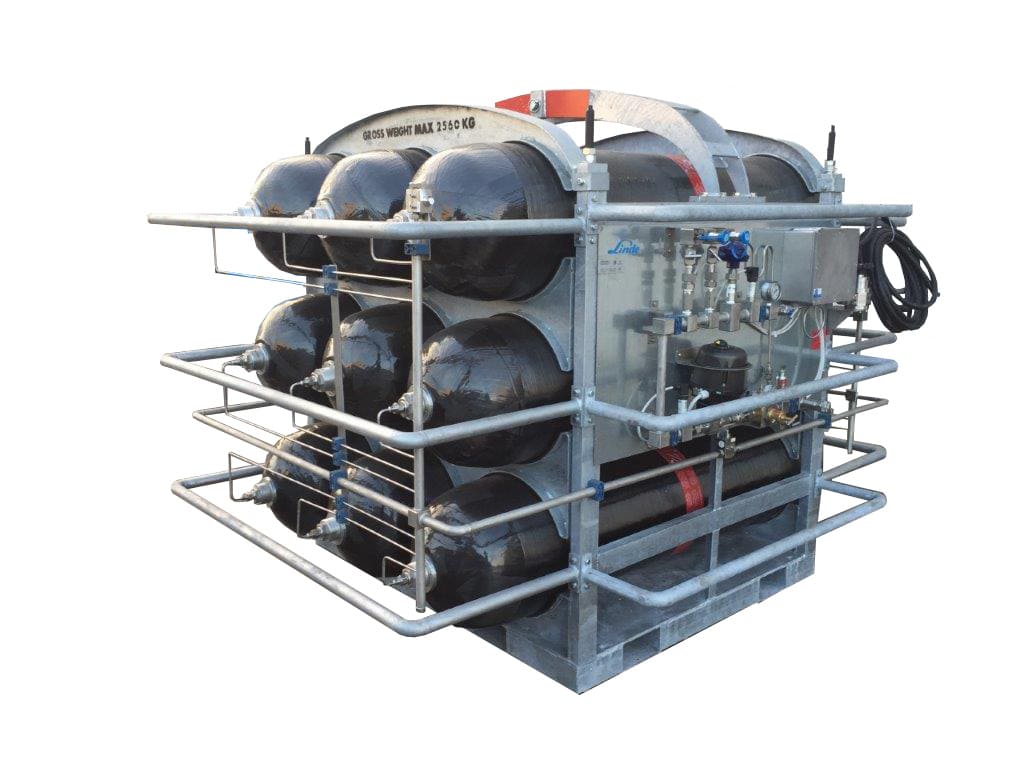

Mise en application avec le projet Vhyctor

L’objectif est d’offrir une nouvelle solution de distribution d’hydrogène pour la mobilité. VHYCTOR permet de valoriser massivement l’hydrogène coproduit puis de le distribuer dans des stations simplifiées. L’hydrogène est stocké sous haute pression dans des réservoirs de stockage d’hydrogène conçus et adaptés pour faciliter le transport. Le projet prévoit d’optimiser le mode de distribution en centralisant la compression, ce qui réduirait les coûts de mise en place d’une station avec la possibilité de la modifier en fonction de chaque demande, facilitant ainsi son déploiement.

Produit : Réservoir Hydrogène 700 bar

MAHYTEC fournit des réservoirs haute pression (700bar) de différentes capacités (26, 37, 52 litres). Ces réservoirs de type 4 sont certifiés selon la directive EC79/2009 et peuvent donc être utilisés pour l’automobile.
HYDROGENE STOCKE1.5kg à 700bar (15°C)
VOLUME INTERIEUR26L or 52 L
DIMENSIONS EXTERIEURESØ32.8cm x 116cm
MASSE DU RESERVOIR VIDE38kg
TEMPERATURE DE SERVICEDe -40°C à 85°C
PRESSION DE REMPLISSAGE MAXIMALE700bar
MATERIELDoublure en polymère de type 4 avec matériaux composites
EMBOUT2/ Type 1.5*-12-UNF-2B
TESTS EN ACCORD AVECEC79/2009
POSITION D’UTILISATIONVertical ou horizontal

Mise en application: assemblage réservoir pour véhicule à pile à combustible

MAHYTEC fournit des systèmes complets à 700 bar comprenant un réservoir, tête de bouteille,  régulateur de pression, jusqu’à l’ interface basse pression. Nous nous adaptons aux demandes des clients pour fournir des solutions adaptées clés en main.
Ces systèmes peuvent ensuite être installés dans des véhicules hydrogène : véhicules légers, bateaux, etc.
